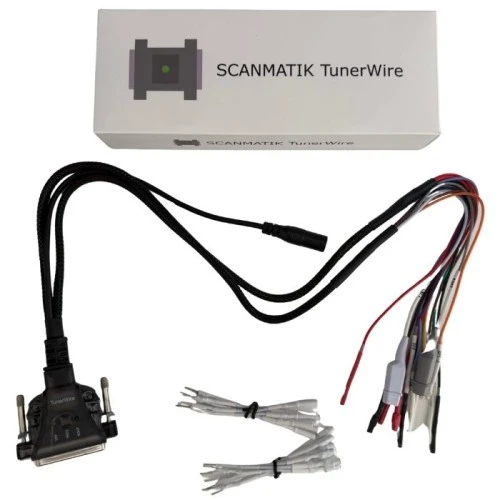

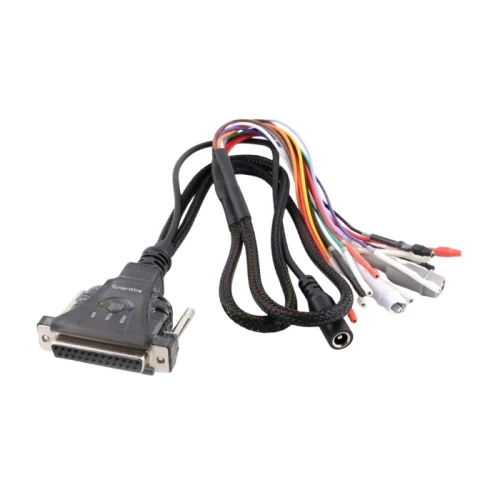

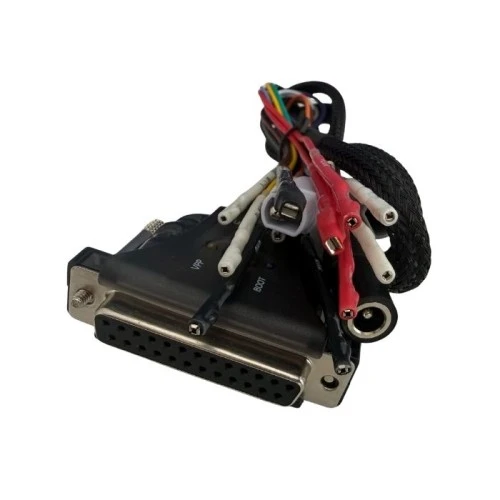

Cable de módulo universal 53 & 71 (arranque / banco) | Para Scanmatik 2 Pro

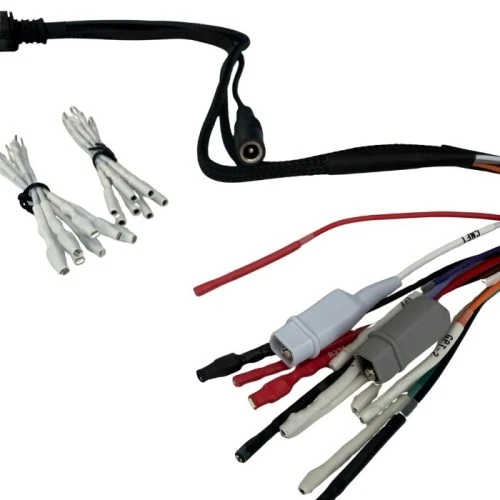

PINOUT del cable de arranque:

rojo +12V (1 conector grande (2,5 mm) и 2 conectores pequeños)
negro GND (1 conector grande (2,5 mm) и 1 conector pequeño)
CAN H blanco (1 conector pequeño)
verde CAN L (1 conector pequeño)
línea amarilla + negra (con pantalla verde) K-Line(1 conector pequeño)
amarillo GPT1(1 conector pequeño)
naranja GPT2(1 conector pequeño)
violeta VPP

azul CNF1(para 53)( terminal cocodrilo, 1KOhm)
bota gris1(para 53)( terminal cocodrilo, 1kOhm)
marrón boot2(para 53 )( terminal cocodrilo, 1kOhm)

El adaptador tiene protección contra polaridad inversa

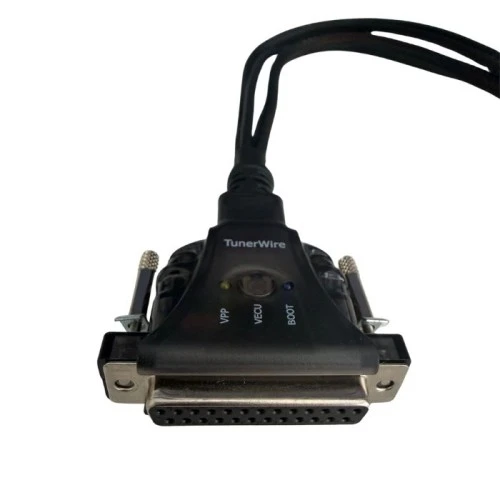

Indicador de alimentación (verde),
Alimentación del indicador de la ECU (rojo),
Indicador de modo de arranque (azul).
Conmutación automática de la alimentación de la ECU por (línea L)

Generación automática Boot (2 uds.) y CNF(para módulo 53).
